電源供應器之改裝

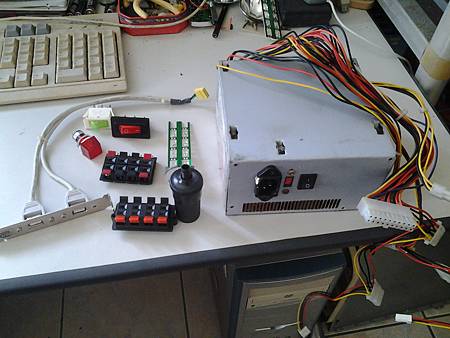

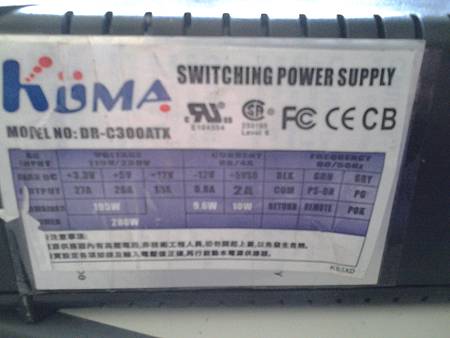

材料︰1.電腦主機內的電源供應器一顆

         2.車用的點煙座一顆

         3.電子小零件(夾子、led燈、開關、音箱電線接座、USB接頭)

         4.盒子

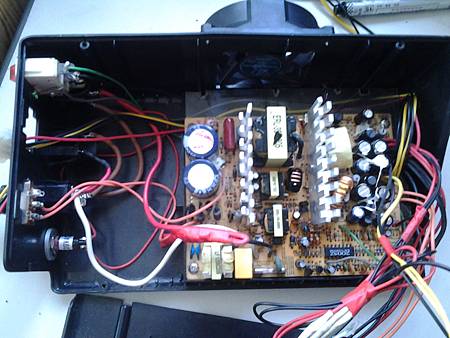

作法︰1.將電源供應器拆開,主機板拆下,裝進盒子中

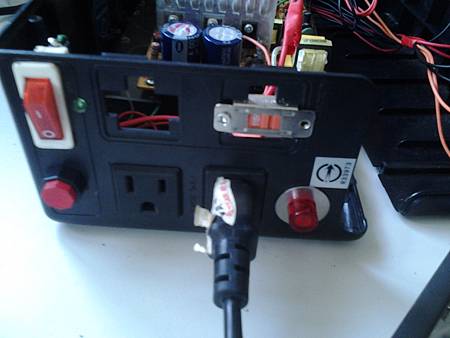

         2.接好120V的開闢及電源指示燈,把拉出(綠線、黑線)POWER ON開關,(灰色、黑色)POWER OK指示燈

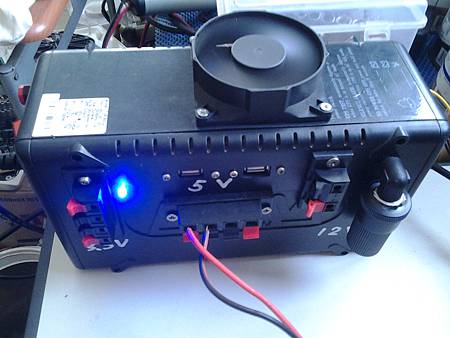

         3.挖好風扇的洞,裝設風扇

         4.依序裝入3.3V(橙色、黑色)、5V(紅色、黑色)、12V(黃色、黑色)的接頭,並把各線焊接上

         5.拉出幾條預備線,焊上夾子,黑色是負極,黃色(+12V),紅色(+5V)

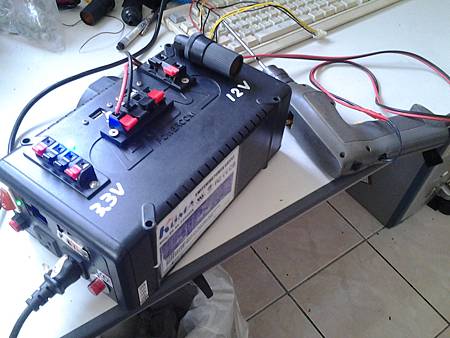

        6.裝回盒子,完工
